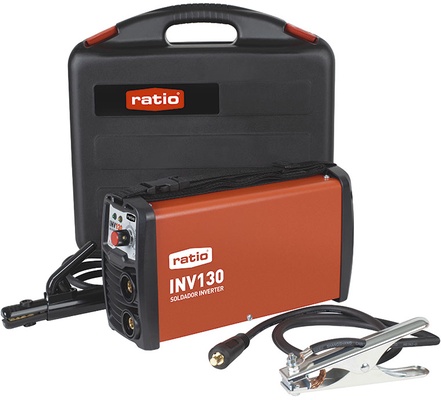

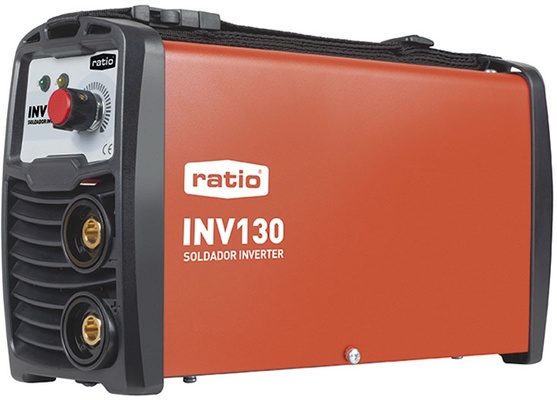

Corriente continua (DC) ? Monofásico 230 V - 1ph ? ELECTRODOS: Rutilo, básico, acero inox, hierro fundido, aluminio. ? Dispositivos: Anti-stick, Arc-force, Hot-start. ? Apto para conexión a generadores. ? ACCESORIOS: Pinzas porta-electrodo y masa, cables de soldadura,
conectores, cinta de transporte y maletín.
ESPECIFICACIONES TECNICAS
Tensión de entrada: 230(220-240) V
Fusible: 16 A
Potencia absorbida: 5,06 KVA
Voltaje en vacío: 68 V
Intensidad máx. entrada (I.máx.): 22 A
Regulación MMA: 20~130 A
Rendimiento 40ºc: 35%
Intensidad al 100%:47 A
Aislamiento: H
Índice de protección: IP 21S
Dimensiones: 31,5x10,2x17,6 cm
Peso: 3 Kg
SOLDADORES INVERTER RATIO. Conexión a generadores.
TODOS los INVERTER RATIO pueden conectarse a generadores. Los soldadores inverter Ratio han sido diseñados pensando en que deben ser capaces de
soportar oscilaciones de la tensión de entrada sin que estas dañen los componentes.
Los rangos de utilización, (que son los voltajes dónde nuestros productos funcionan) son los siguientes:
Ratio INV 130: 180-270 V
Ratio INV 160: 180-270 V
Ratio INV 200: 180-270 V
Fuera de este rango, los equipos dejan de funcionar por seguridad, pero siguen estando protegidos.
¿Qué generador necesita cada uno de los equipos?
El generador a utilizar no depende del equipo, sino del trabajo que se realice con éste. Es decir, que el consumo (entrada) dependerá de cómo regulemos el
equipo (salida).
En el documento adjunto puede ver una relación que hizo el fabricante de los soldadores con el fabricante de generadores Pramac. Observará que, por
ejemplo, soldando con electrodo de 2,5 mm, todos los equipos podrían utilizar el mismo generador (4000 W), ya que al mismo amperaje todos consumen lo
mismo. Sin embargo, cuando aumentamos la potencia de salida, es cuando el consumo aumenta y precisamos un generados mayor.
Resumiendo:
Para soldar electrodos de 2,00 mm............... 3.000 W
Para soldar electrodos de 2,50 mm............... 4.000 W
Para soldar electrodos de 3,25 mm................6.000 W
Para soldar electrodos de 4,00 mm..............10.000 W
